在液冷UQD清洁度检测设备中，萃取环节是决定检测结果准确性的关键步骤。当前主流萃取方式包括压力清洗、超声波清洗和灌流清洗，其中压力清洗因对UQD接头复杂内腔的良好覆盖性而被广泛采用。
压力清洗萃取的核心原理是：将规定体积的萃取液以可控压力和流量注入被测零部件内腔，利用液体的剪切力与冲击力将附着于表面的颗粒剥离，并随萃取液带出，最终通过滤膜截留颗粒完成收集。
对于UQD接头而言，其内部结构包含阀芯腔、弹簧室、多道O型圈密封面以及流道拐角。这些区域的几何形状复杂，颗粒附着的牢固程度因位置而异。压力清洗的优势在于，萃取液喷嘴可调节角度与压力，使液流能够到达密封面沟槽及阀芯配合面等难以触及的区域。
一位热管理领域技术专家表示："UQD接头的清洁度检测中，萃取覆盖率是核心指标。 如果萃取液无法接触到某个表面，那么该区域的残留颗粒就永远无法被发现。"
根据VDA19.1标准的规定，压力清洗萃取过程中的关键参数包括：
在实际操作中，液冷清洁度萃取设备需要根据UQD接头的具体结构定制夹具与喷嘴方案。西恩士的液冷零部件清洁度检测设备针对不同规格的UQD接头配备专用夹具，确保萃取液能够均匀覆盖内腔各表面
萃取完成后，含有颗粒的萃取液需经过膜片过滤，将颗粒截留于滤膜表面。随后，滤膜被送入液冷清洁度分析系统进行颗粒计数与分类。
在这一环节，双偏光技术结合AI颗粒分类算法发挥着关键作用。系统通过光学成像采集滤膜上的颗粒图像，利用双偏光技术区分金属与非金属颗粒的光学特性差异，再通过AI算法将颗粒细分为金属、非金属及纤维三大类别，并统计各尺寸区间的颗粒数量与质量。

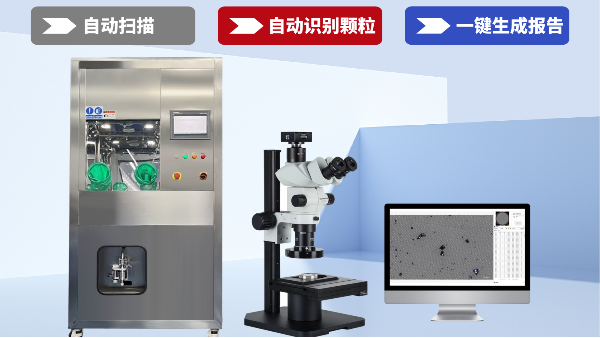

西恩士的液冷清洁度检测仪集成了萃取、过滤、分析全流程，整机在百级洁净层流环境下运行，系统空白值可稳定在50微米，避免环境颗粒对检测结果产生干扰。
在产线全检场景中，液冷UQD清洁度检测设备需要满足节拍要求。UQD接头作为标准化零部件，批量大、规格统一，压力清洗的自动化程度可适配产线节拍。
据行业数据，一台自动化液冷清洁度检测设备单件检测周期可控制在数分钟以内，涵盖萃取、过滤、扫描分析全流程。这与传统人工检测相比，效率提升显著。
压力清洗工艺在液冷UQD清洁度检测中的广泛应用，反映了行业对检测精度与效率的双重追求。随着液冷清洁度检测设备厂家对工艺参数的持续优化，以及VDA19.1、ISO16232等标准在液冷领域的深入推行。
